串行通信协议：I2C介绍

作者：马育民 • • 阅读：10066

介绍

I2C（Inter-Integrated Circuit，集成电路总线）是一种由飞利浦（Philips）公司开发的 短距离串行通信协议，主要用于设备内部 多个集成电路 之间的低速数据传输。它以 线数少、协议简单、支持多设备互联 为核心优势，广泛应用于消费电子、嵌入式系统和传感器网络中。

特点

  1. 极简布线：仅需两根线即可实现多设备通信

    • SCL（Serial Clock）：时钟线，由主设备控制，用于同步数据传输节奏
    • SDA（Serial Data）：数据线，双向传输数据（主设备发送/接收，从设备响应）

  2. 多设备支持：支持“一主多从”或“多主多从”架构

    • 每个从设备有唯一的7位或10位地址（标准模式支持127个设备）
    • 主设备通过地址选择通信对象，无需额外片选线

  3. 半双工通信：同一时间只能单向传输数据（主发从收或从发主收）

  4. 速率灵活：支持多种传输速率

    • 标准模式（100kbps）、快速模式（400kbps）、高速模式（3.4Mbps）等
    • 速率越低，抗干扰能力越强，适合长距离（通常不超过几米）

典型应用场景

  1. 消费电子：智能手机、智能手表中的传感器组网（如加速度计、陀螺仪、环境光传感器）
  2. 嵌入式系统：单片机与外设通信（如OLED屏幕、EEPROM存储芯片、实时时钟模块RTC）
  3. 工业控制：小型传感器节点（温湿度、压力传感器）与主控单元的低速率数据交互
  4. 汽车电子：车内低速率设备通信（如座椅调节、灯光控制模块）

通信例子

如图所示，老师（MCU）将球（数据）传给众多学生中的一个（众多外设设备中的一个）。

首先老师将球踢给某学生，即主机发送数据给从机，步骤如下：

① 老师：开始了(start)；
② 老师：A！我要发球给你！(地址/方向)；
③ 学生A：到！(回应)；
④ 老师把球发出去（传输）；
⑤ A收到球之后，应该告诉老师一声（回应）；
⑥ 老师：结束（停止）；

接着老师让学生把球传给自己，即从机发送数据给主机，步骤如下：

① 老师：开始了(start)；
② 老师：B！把球发给我！(地址/方向)；
③ 学生B：到！
④ B把球发给老师（传输）；
⑤ 老师收到球之后，给B说一声，表示收到球了（回应）；
⑥ 老师：结束（停止）。

从上面的例子可知，都是老师（主机）主导传球，按照规范的流程（通信协议），以保证传球的准确性，
收发球的流程总结如下：

① 老师说开始了，表示开始信号(start)；
② 老师提醒某个学生要发球，表示发送地址和方向(address/read/write)；
③ 该学生回应老师(ack)；
④ 老师发球/接球，表示数据的传输；
⑤ 收到球要回应：回应信号(ACK)；
⑥ 老师说结束，表示IIC传输结束。

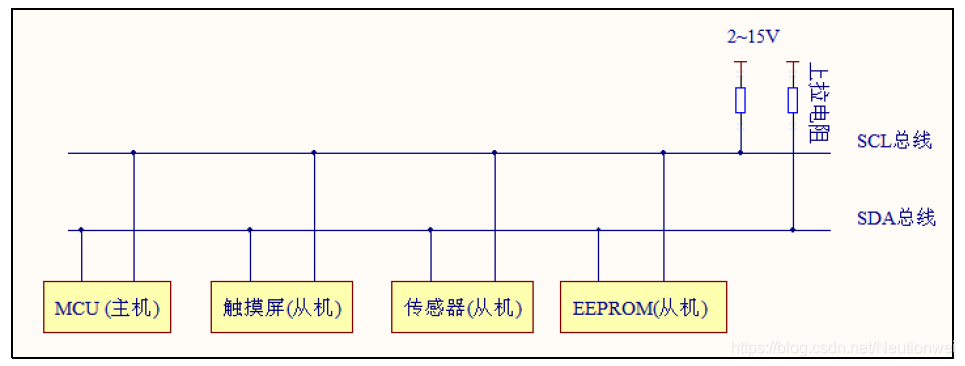

电路

① I2C 是一个支持设备的总线。总线指多个设备共用的信号线。在一个I2C 通讯总线中，可连接多个I2C 通讯设备，支持多个通讯主机及多个通讯从机。

② 一个I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。

③ 每个连接到总线的设备都有一个独立地址，主机可以利用这个地址进行不同设备之间的访问。

④ 总线通过上拉电阻接到电源。当I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。

⑤ 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。

⑥ 具有三种传输模式：标准模式传输速率为100kbit/s ，快速模式为400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多I2C 设备尚不支持高速模式。

⑦ 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。

特点

  1. 线与逻辑：SDA和SCL线通过上拉电阻（通常4.7kΩ）接电源，设备通过开漏输出（Open Drain）控制线路电平

    • 任何设备都可将线拉低，但不能主动拉高（需依赖上拉电阻）
    • 多个设备同时发送时，不会出现电平冲突（“线与”特性）

  2. 抗干扰设计：通过差分信号和上拉电阻，提升短距离传输的稳定性

    • 传输距离通常限制在1米以内（高速模式下更短），超过需额外驱动电路

通信原理

I2C通过“主设备主导通信时序+数据帧结构”实现同步，核心过程包括：

数据传输的基本单元：位与字节

  • 数据以 字节（8位） 为单位传输，高位在前（MSB first）
  • 每传输1位数据，SCL线产生一个时钟脉冲（高电平期间数据有效）
  • 数据线上的信号（高/低电平）在SCL为低电平时可修改，高电平时需保持稳定

关键控制信号

  • 起始信号（S）：主设备将SDA从高电平拉低（同时SCL为高），表示通信开始
  • 停止信号（P）：主设备将SDA从低电平拉高（同时SCL为高），表示通信结束
  • 应答信号（ACK）：接收方在第9个时钟周期将SDA拉低，表示“已收到字节”；若保持高电平，则为“非应答（NACK）”，通常表示通信终止

典型通信流程（主设备写数据到从设备）

[起始信号(S)] → [从设备地址+写命令(8位)] → [从设备应答(ACK)] → [数据字节1(8位)] → [从设备应答(ACK)] → ... → [停止信号(P)]
  • 主设备先发送从设备地址（7位）+ 读写位（1位，0表示写，1表示读）
  • 从设备地址匹配后返回ACK，主设备开始发送数据
  • 每发送1字节，从设备需返回ACK确认，直到主设备发送停止信号

与其他串行协议的对比

协议 线数 速率 设备数量 典型应用
I2C 2（SCL/SDA） 100kbps-3.4Mbps 最多127个 传感器、小型外设
SPI 4（CLK/MOSI/MISO/CS） 几Mbps-50Mbps 主从结构，需片选 高速外设（屏幕、Flash）
UART 2（TX/RX） 通常 <1Mbps 点对点 调试、模块通信

I2C的核心优势是“少线多设备”，适合低速率、多节点的近距离场景，但速率和抗干扰能力不及SPI，灵活性不及UART。

总结

I2C是一种“简单、经济、灵活”的串行通信协议，通过两根线实现多设备互联，特别适合设备内部空间有限、传输速率要求不高的场景。其协议设计注重硬件简化和多设备兼容性，使其成为嵌入式系统中连接传感器、外设的主流选择。理解I2C的时序和信号规则，是调试多设备通信故障的基础（如地址冲突、应答失败等问题）。
