概述

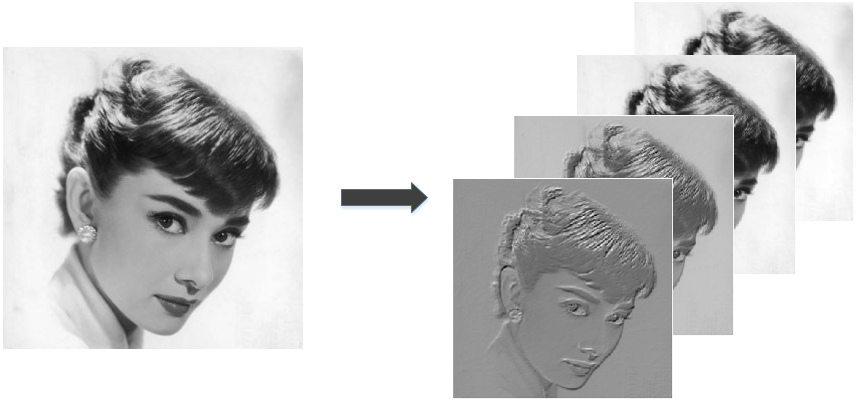

本文通过代码将 卷积结果 显示成图片，便于理解卷积层的功能

注意：

卷积结果 可能是负数、浮点数，而图片是 0-255 之间的整数，所以 将卷积结果显示成图片，肯定会有偏差

准备图片

以下面 灰度图 为例子做卷积测试：

代码

导入模块

from tensorflow.keras import Sequential
from tensorflow.keras.layers import Conv2D, MaxPool2D
from tensorflow.keras.layers import Activation

import matplotlib.pyplot as plt

from PIL import Image
import numpy as np

读取图片

path=r"C:\Users\mym\Desktop\文件接收柜\aodaili.jpg"
im = Image.open(path)
img=np.array(im)
print('输入图shape：',img.shape)
print('输入图：',img)

将图片格式转换成3维

由于是 灰度图，只有 2个维度（即：宽、高）

但tensorflow需要的是 3维格式，所以要转换成3维，第3维是 通道数，灰度图的通道数是 1

img=img.reshape(img.shape[0],img.shape[1],1)
# img=np.expand_dims(img,-1)
print('输入图shape：',img.shape)
# print('输入图：',img)

建立模型

model = Sequential()
# 第一个参数是卷积核的数量，第二个参数是卷积核的大小
model.add(Conv2D(4, (3, 3), input_shape=img.shape))

model.summary()

查看权重和偏置量

w,b = model.layers[0].get_weights()
print("共有%d层"%len(model.layers))
print("权重 shape：",w.shape)
print("偏置量 shape",b.shape)

print("权重 ：",w)
print("偏置量 ",b)

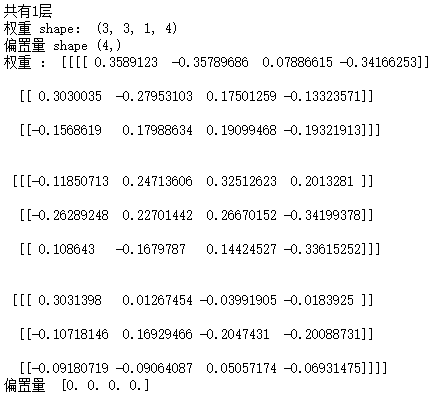

执行结果如下：

权重shape：(3,3,1,4)的解释：

前2个3,3 是建立模型时设置 卷积核大小；
第3个1是建立模型时input_shape=img.shape设置的 图片通道数，因为是灰度图所以是1
第4个4是建立模型时设置的卷积核数量

偏置量 shape (4,)的解释：

4是建立模型时设置的卷积核数量

预测前准备

由于tensorflow预测时，要求数据为4维矩阵，在原图片维度前插入一个维度，表示图片数量，也就是说：

第1维是图片数量
第2、3维表示图片宽高
第4维表示图片 通道数

所以要将图片转为4维矩阵

# 多增加一个维度，第一维是图片数量
img_batch = np.expand_dims(img, axis=0)

print('输入图shape：',img_batch.shape)

执行结果：

输入图shape： (1, 300, 300, 1)

进行预测

直接对该图进行预测，输出卷积结果

# 输出特征图
out_img = model.predict(img_batch)

print ("结果类型：",type(out_img))
print ("结果shape：",out_img.shape)
print ("卷积结果",out_img)

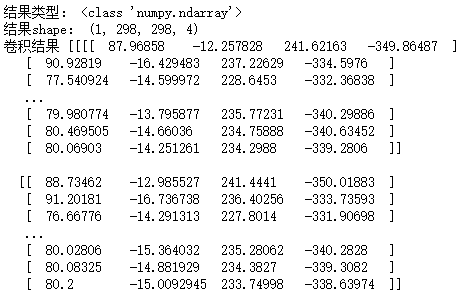

执行结果：

注意：

预测结果的类型是 numpy类型
shape解释：
- 第一个元素：表示传入图片 数量是1，所以预测结果的图片 数量也是1
- 第二、三个元素：表示图片 高、宽
- 第四个元素：表示 4个卷积核，经过卷积运算后，生成 4个图片

注意注意注意：
卷积结果 有负数、浮点数
为了直观感受卷积结果，下面要将卷积结果显示成图片，图片是 0-255 之间的整数，所以显示成图片时，并不是真实的

实现函数：显示卷积结果

def show_img(out_img):
    num_pic = out_img.shape[-1]
    print('out_img.shape:',out_img.shape)

    #显示将特征图
    for _ in range(num_pic):
        show_img = out_img[:, :, _]
#         通过matplotlib显示图片，图片大小不准确
        plt.imshow(show_img, cmap='gray')
        plt.axis('off')
        plt.show()
#       根据图片的numpy数组转成图片对象，由于numpy数组是浮点型，且可能有负数，所以要转换成8位像素模式，然后保存图片
        Image.fromarray(show_img).convert('L').save("2-%s.jpeg"%_)
