执行流程

创建 CheckpointCoordinator

当flink程序 设置 checkpoint 开启（默认不开启），在程序启动时，JobManager 为其创建一个 CheckpointCoordinator （Checkpoint协调器）

第一步

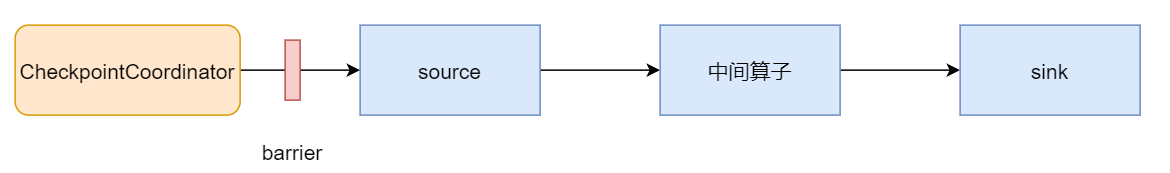

CheckpointCoordinator周期性的向所有 source 算子发送barrier（栅栏）

第二步

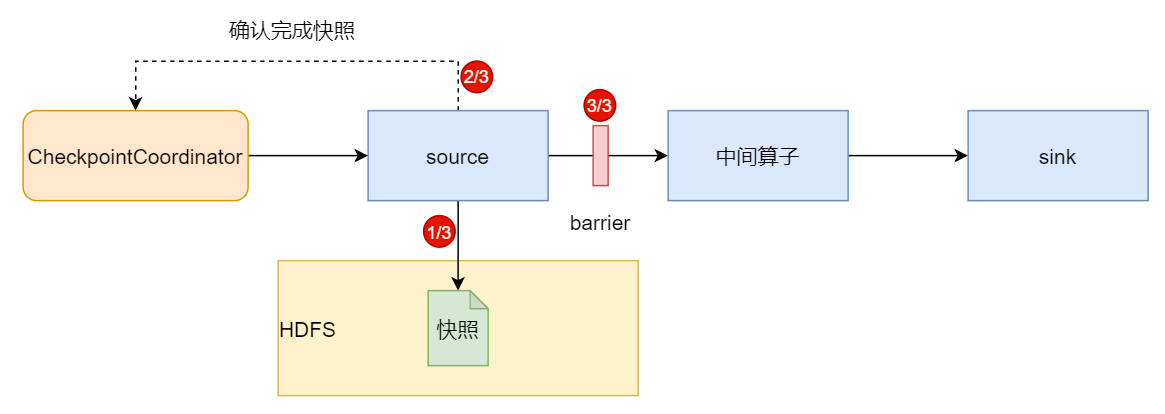

1. 当某个 source 算子收到一个 barrier 时，会 暂停自己数据处理
2. 然后将自己的 当前状态制作成快照，并 保存到指定的持久化存储中
3. 向 CheckpointCoordinator 报告结果
4. 向所有下游算子 广播 该 barrier
5. source 算子恢复数据处理

第三步

过程同第二步

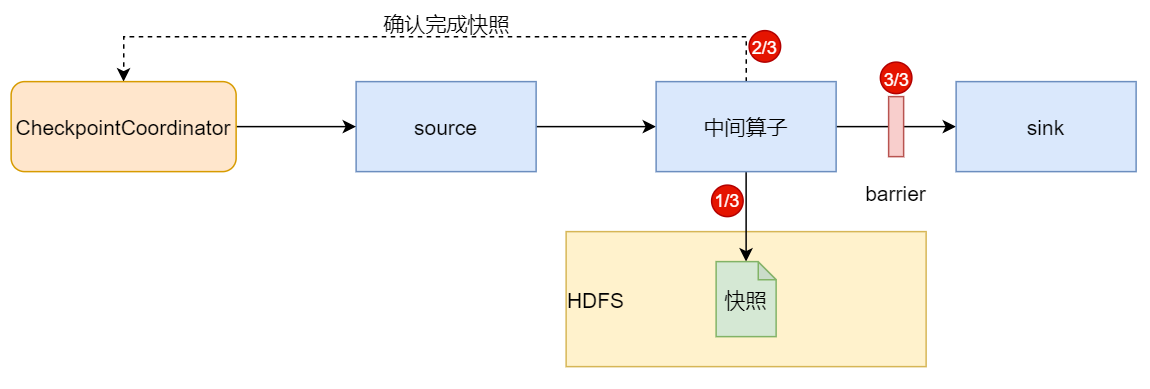

1. 下游算子收到barrier之后，会 暂停自己的数据处理
2. 然后将自身的 相关状态制作成快照，并 保存到指定的持久化存储中
3. 向 CheckpointCoordinator 报告结果
4. 向所有下游算子广播该 barrier
5. 当前算子恢复数据处理

第四步

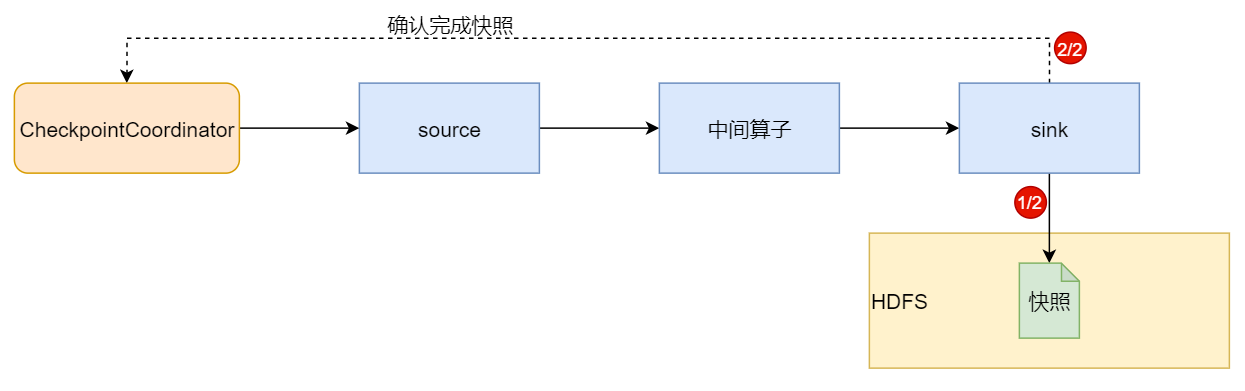

1. barrier传递到sink算子，完成快照
2. 当 CheckpointCoordinator 收到所有算子的报告之后，认为该周期的快照制作成功;
3. 如果在 规定的时间内 没有收到所有算子的报告，则认为本周期快照制作 失败 ;
