flink1.12.x 双流 join - tumbling window join滚动窗口联结

作者：马育民 • • 阅读：10066

上接：flink1.12.x 双流 join - 介绍

说明

在流式处理中，有时也需要在 两条流 做 join 操作，将两个流中的数据，根据 key 组合成新数据

window join 相当于 SQL 中的 inner join，如：

select t.id,t.name,s.id,s.name from teaher t inner join student s on t.id = s.teacher_id

官网

https://nightlies.apache.org/flink/flink-docs-release-1.13/zh/docs/dev/datastream/operators/joining/

代码

DataStream<Integer> orangeStream = ...
DataStream<Integer> greenStream = ...

orangeStream.join(greenStream)
    .where(<KeySelector>)
    .equalTo(<KeySelector>)
    .window(TumblingEventTimeWindows.of(Time.milliseconds(2)))
    .apply (new JoinFunction<Integer, Integer, String> (){
        @Override
        public String join(Integer first, Integer second) {
            return first + "," + second;
        }
    });

处理流程

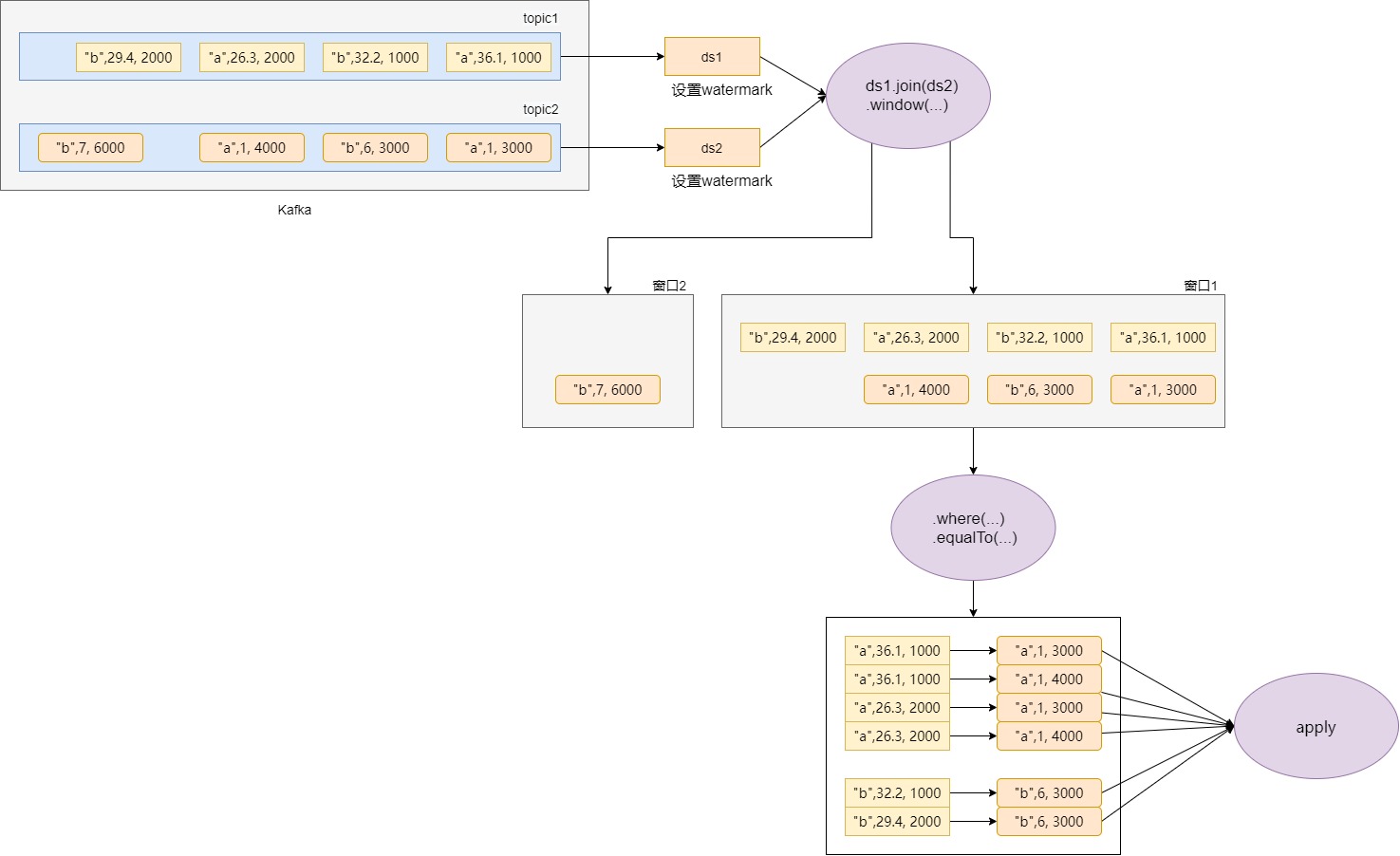

  • 两条流的数据，进入对应的窗口，缓存在内部State状态中

  • 当到达窗口结束时间时，算子 根据 key ，对两条流中的数据做一个 笛卡尔积

  • 然后进行遍历，把每一对匹配的数据，作为参数 传入 apply() 方法进行计算处理

一句话理解

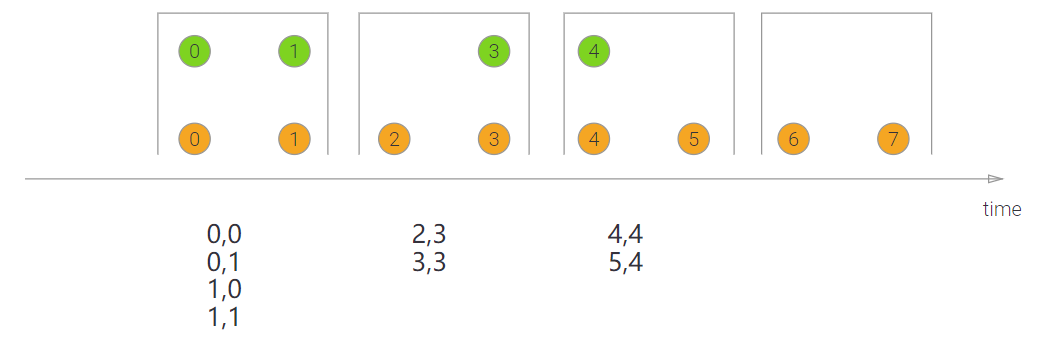

利用 window 机制，将 2个流中的元素分配到窗口中，并在窗口完成时，进行 join 操作，根据 key 将 数据联结起来

没有匹配的数据如何处理？

SQL

由于 窗口 join，类似 SQL join，如下：

select t.id,t.name,s.id,s.name from teaher t inner join student s on t.id = s.teacher_id

在 SQL 中，查询出来的数据，一定在两个表中 t.id 和 s.teacher_id 都对应匹配，只要 对应匹配不上，就查询不到

window join

同理 SQL，如上图，窗口2 中，数据 "b",7, 6000 ，就没有 对应匹配 的数据，直接丢弃，不会执行

应用场景

传感器监控火情，需要将大量 温度传感器 和 烟雾传感器 采集到的信息，分别发送到 各自的 kafka 主题中

flink接收到数据后，将两条流中数据合并起来，按照传感器 group_id 分组（同属一个地理位置，即：key），如果同时 超过设定阈值就 发出警报

api

调用方式如下：

input1.join(input2)
  .where(...)       // 为input1指定键值属性
  .equalTo(...)     // 为input2指定键值属性
  .window(...)      // 指定WindowAssigner
  [.trigger(...)]   // 选择性的指定Trigger
  [.evictor(...)]   // 选择性的指定Evictor
  .apply(...)       // 处理匹配的数据

解释：

  • input1.join(input2)：相当于上面 SQL 中的 from teaher t inner join student s

  • .where(...) . equalTo(...)：相当于上面 SQL 中的 on t.id = s.teacher_id

    • .where(...)：参数是键选择器（KeySelector），用来指定第一条流中的key

    • .equalTo(...)：参数是键选择器（KeySelector），指定了第二条流中的key

    • 如果在同一窗口中，就可以匹配起来，并通过一个“联结函数”（JoinFunction）进行处理

  • .window()：传入窗口分配器，三种时间窗口都可以用在这里：

    • 滚动窗口（tumbling window）

    • 滑动窗口（sliding window）

    • 会话窗口（session window）

  • .apply(...)：处理匹配数据。有两种重载方法：

    • 传入 JoinFunction：使用时需要实现内部的 .join() 方法。这个方法有两个参数：分别表示两条流中成对匹配的 数据

    • 传入 FlatJoinFunction：使用时需要实现内部的 .join() 方法。这个方法有两个参数：分别表示两条流中成对匹配的 数据

    • 窗口中每有一对数据成功联结匹配，上面方法就会被调用一次

JoinFunction 源码

public interface JoinFunction<IN1, IN2, OUT> extends Function, Serializable {
    // 第一个形参是流 1 的元素
    // 第二个形参是流 2 的元素
    // 并返回 新元素
    OUT join(IN1 first, IN2 second) throws Exception;
}

FlatJoinFunction 源码

public interface FlatJoinFunction<IN1, IN2, OUT> extends Function, Serializable {
    // 第一个形参是流 1 的元素
    // 第二个形参是流 2 的元素
    // 第三个形参，返回一个元素 或 多个元素
    void join (IN1 first, IN2 second, Collector<OUT> out) throws Exception;
}

设置 watermark

因为是基于 window 的，还要设置 watermark

案例

订单案例，kafka启动两个生产者，一个是 order，一个是 goods，flink程序连接这两个主题，并执行 join()

传感器监控火情，温度传感器、烟雾传感器 采集到的信息，分别发送到两个流中，按照传感器 group_id 分组（同属一个地理位置），再将两条流中数据合并起来，如果同时超过设定阈值（如：温度大于等于 100℃，并且 烟雾浓度 大于等于 7）就要报警

温度传感器 数据格式：

Tuple3.of("a",36.1, 1000)

解释

  • 第一个元素：group id
  • 第二个元素：温度，Double 类型
  • 第三个元素：事件时间

烟雾传感器 数据格式：

Tuple3.of("a",1, 1000)

解释

  • 第一个元素：group id
  • 第二个元素：烟雾浓度，Integer 类型
  • 第三个元素：事件时间

join后的 数据格式：

"a",36.1, 1000 === "a",1, 1000

解释：将第一个元素 和 第二个元素 拼成字符串

java 代码（演示）

这里为了演示，没有使用 kafka，直接生成模拟数据，只是将 join 后数据 拼成字符串，并打印

package join;

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.functions.JoinFunction;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

import java.time.Duration;

public class C1Tumbling {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        // 温度传感器数据
        DataStreamSource<Tuple3<String, Double,Integer>> dss1 = env.fromElements(
                Tuple3.of("a",36.1, 1000), // 第一个元素表示传感器id，第二个元素表示温度，第三个元素表示时间戳
                Tuple3.of("b",32.2, 1000),
                Tuple3.of("a",26.3, 2000),
                Tuple3.of("b",29.4, 2000)
        );
        // 烟雾传感器数据
        DataStreamSource<Tuple3<String, Integer,Integer>> dss2 = env.fromElements(
                Tuple3.of("a",1, 3000), // 第一个元素表示传感器id，第二个元素表示烟雾浓度，第三个元素表示时间戳
                Tuple3.of("b",6, 3000),
                Tuple3.of("a",1, 4000),
                Tuple3.of("b",7, 6000)
        );

        // 定义 流1 的水位线
        WatermarkStrategy<Tuple3<String, Double, Integer>> wsOfDss1 = WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String, Double,Integer>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String, Double, Integer>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String, Double, Integer> element, long recordTimestamp) {
                         return element.f2;
                    }
                });
        // 给 流1 设置水位线
        SingleOutputStreamOperator<Tuple3<String, Double, Integer>> soso1 = dss1.assignTimestampsAndWatermarks(wsOfDss1);

        // 定义 流2 的水位线
        WatermarkStrategy<Tuple3<String, Integer, Integer>> wsOfDss2 = WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
//                .<Tuple3<String, Integer,Integer>>forMonotonousTimestamps()
                .<Tuple3<String, Integer,Integer>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner( (data,timestamp) -> data.f2);
        // 给 流2 设置水位线
        SingleOutputStreamOperator<Tuple3<String, Integer, Integer>> soso2 = dss2.assignTimestampsAndWatermarks(wsOfDss2);

        // 将两个流 join
        DataStream<String> apply = soso1
                .join(soso2)
                .where(data -> data.f0)
                .equalTo(data -> data.f0)
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new JoinFunction<Tuple3<String, Double, Integer>, Tuple3<String, Integer, Integer>, String>() {
                    /*
                    返回数据格式：拼装后的字符串
                     */
                    @Override
                    public String join(Tuple3<String, Double, Integer> first, Tuple3<String, Integer, Integer> second) throws Exception {
                        return first+"====="+second;
                    }
                });

        apply.print();
        env.execute();
    }

}

执行结果

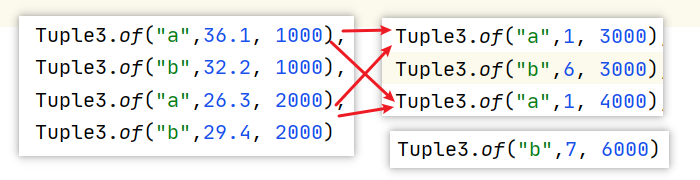

(a,36.1,1000)=====(a,1,3000)
(a,36.1,1000)=====(a,1,4000)
(a,26.3,2000)=====(a,1,3000)
(a,26.3,2000)=====(a,1,4000)


(b,32.2,1000)=====(b,6,3000)
(b,29.4,2000)=====(b,6,3000)

解释：

第一组结果：

第二组结果：

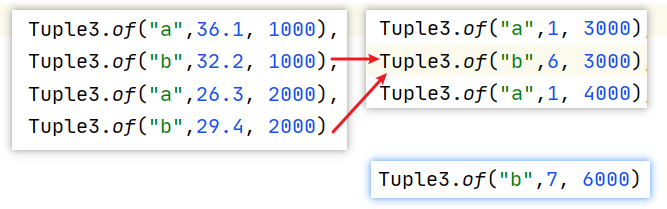

数据 Tuple3.of("b",7, 6000)

烟雾数据流中的数据 Tuple3.of("b",7, 6000)，其时间戳是 6000，是下一个窗口的；

温度数据流中，没有下一个窗口的数据，所以没有数据与之匹配，所以不执行

完善上面案例

join后，继续处理数据，当 温度大于等于 100℃，并且 烟雾浓度 大于等于 7，就要报警

需要修改数据

为了满足报警条件，需要修改数据

// 温度传感器数据
DataStreamSource<Tuple3<String, Double,Integer>> dss1 = env.fromElements(
        Tuple3.of("a",136.1, 1000), // 第一个元素表示传感器id，第二个元素表示温度，第三个元素表示时间戳
        Tuple3.of("b",32.2, 1000),
        Tuple3.of("a",26.3, 2000),
        Tuple3.of("b",29.4, 2000)
);
// 烟雾传感器数据
DataStreamSource<Tuple3<String, Integer,Integer>> dss2 = env.fromElements(
        Tuple3.of("a",1, 3000), // 第一个元素表示传感器id，第二个元素表示烟雾浓度，第三个元素表示时间戳
        Tuple3.of("b",6, 3000),
        Tuple3.of("a",8, 4000),
        Tuple3.of("b",7, 6000)
);

join后处理代码

// 处理合并后的数据
SingleOutputStreamOperator<String> flatMap = apply.flatMap(new FlatMapFunction<Tuple3<String, Double, Integer>, String>() {
    @Override
    public void flatMap(Tuple3<String, Double, Integer> value, Collector<String> out) throws Exception {
        // 当温度大于 100 ℃，烟雾浓度大于 8 时，发出警报
        if (value.f1 >= 100 && value.f2 >= 7){
            out.collect(String.format("传感器：%s 所处位置有火情，温度：%s，烟雾浓度：%s", value.f0,value.f1,value.f2));
        }
    }
});

flatMap.print();

完整代码

package join;

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.JoinFunction;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

import java.time.Duration;

public class C2TumblingWindowJoin完善 {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        // 温度传感器数据
        DataStreamSource<Tuple3<String, Double,Integer>> dss1 = env.fromElements(
                Tuple3.of("a",136.1, 1000), // 第一个元素表示传感器id，第二个元素表示温度，第三个元素表示时间戳
                Tuple3.of("b",32.2, 1000),
                Tuple3.of("a",26.3, 2000),
                Tuple3.of("b",29.4, 2000)
        );
        // 烟雾传感器数据
        DataStreamSource<Tuple3<String, Integer,Integer>> dss2 = env.fromElements(
                Tuple3.of("a",1, 3000), // 第一个元素表示传感器id，第二个元素表示烟雾浓度，第三个元素表示时间戳
                Tuple3.of("b",6, 3000),
                Tuple3.of("a",8, 4000),
                Tuple3.of("b",7, 6000)
        );

        // 定义 流1 的水位线
        WatermarkStrategy<Tuple3<String, Double, Integer>> wsOfDss1 = WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String, Double,Integer>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String, Double, Integer>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String, Double, Integer> element, long recordTimestamp) {
                         return element.f2;
                    }
                });
        // 给 流1 设置水位线
        SingleOutputStreamOperator<Tuple3<String, Double, Integer>> soso1 = dss1.assignTimestampsAndWatermarks(wsOfDss1);

        // 定义 流2 的水位线
        // 给 流2 设置水位线
        SingleOutputStreamOperator<Tuple3<String, Integer, Integer>> soso2 = dss2.assignTimestampsAndWatermarks(WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String, Integer,Integer>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner( (data,timestamp) -> data.f2));

        // 将两个流 join
        DataStream<Tuple3<String, Double, Integer>> apply = soso1
                .join(soso2)
                .where(data -> data.f0)
                .equalTo(data -> data.f0)
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new JoinFunction<Tuple3<String, Double, Integer>, Tuple3<String, Integer, Integer>, Tuple3<String, Double, Integer>>() {
                    /*
                    返回数据格式：
                    第一个元素：group id
                    第二个元素：温度
                    第三个元素：烟雾浓度
                     */
                    @Override
                    public Tuple3<String, Double, Integer> join(Tuple3<String, Double, Integer> first, Tuple3<String, Integer, Integer> second) throws Exception {
                        return Tuple3.of(first.f0,first.f1,second.f1);
                    }
                });

        // 处理合并后的数据
        SingleOutputStreamOperator<String> flatMap = apply.flatMap(new FlatMapFunction<Tuple3<String, Double, Integer>, String>() {
            @Override
            public void flatMap(Tuple3<String, Double, Integer> value, Collector<String> out) throws Exception {
                // 当温度大于 100 ℃，烟雾浓度大于 8 时，发出警报
                if (value.f1 >= 100 && value.f2 >= 7){
                    out.collect(String.format("传感器：%s 所处位置有火情，温度：%s，烟雾浓度：%s", value.f0,value.f1,value.f2));
                }
            }
        });

        apply.print("apply::");
        flatMap.print("flatMap::");
        env.execute();
    }

}

执行结果：

apply::> (a,136.1,1)
flatMap::> 传感器：a 所处位置有火情，温度：136.1，烟雾浓度：8
apply::> (a,136.1,8)
apply::> (a,26.3,1)
apply::> (a,26.3,8)
apply::> (b,32.2,6)
apply::> (b,29.4,6)

参考：
https://cloud.tencent.com/developer/article/1880473
https://www.cnblogs.com/wdh01/p/16650173.html
