flink1.12.x 双流 join - interval join间隔联结

作者：马育民 • • 阅读：10332

上接：flink1.12.x 双流 join - 介绍

说明

window join 稍微复杂麻烦，interval join相对逻辑简单,一般用 interval join 的情况比较多。

interval join 相当于 SQL 中的 inner join，如：

select t.id,t.name,s.id,s.name from teaher t inner join student s on t.id = s.teacher_id

官网

https://nightlies.apache.org/flink/flink-docs-release-1.13/zh/docs/dev/datastream/operators/joining/

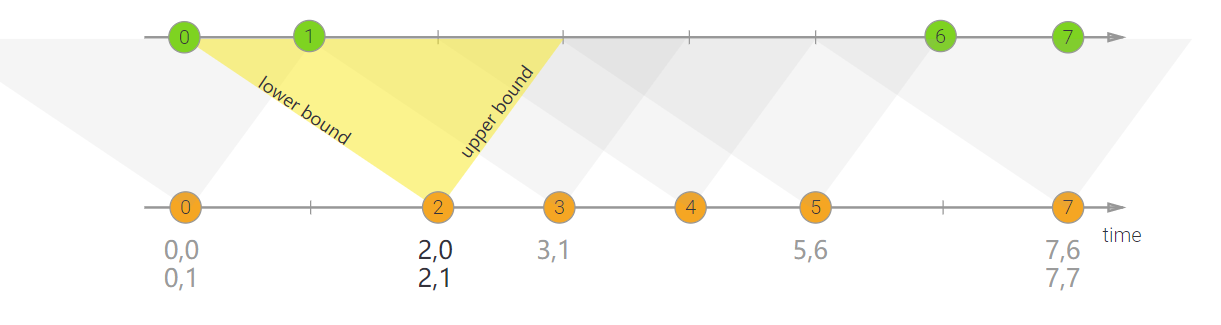

橙色流的每一个元素，都会和 绿色流的 一定时间（事件时间）范围 的元素进行JOIN。

提示： 时间范围的 上界 和 下界 可以是 负数，也可以是 正数

代码

DataStream<Integer> orangeStream = ...
DataStream<Integer> greenStream = ...

orangeStream
    .keyBy(<KeySelector>)
    .intervalJoin(greenStream.keyBy(<KeySelector>))
    .between(Time.milliseconds(-2), Time.milliseconds(1))
    .process (new ProcessJoinFunction<Integer, Integer, String(){

        @Override
        public void processElement(Integer left, Integer right, Context ctx, Collector<String> out) {
            out.collect(first + "," + second);
        }
    });

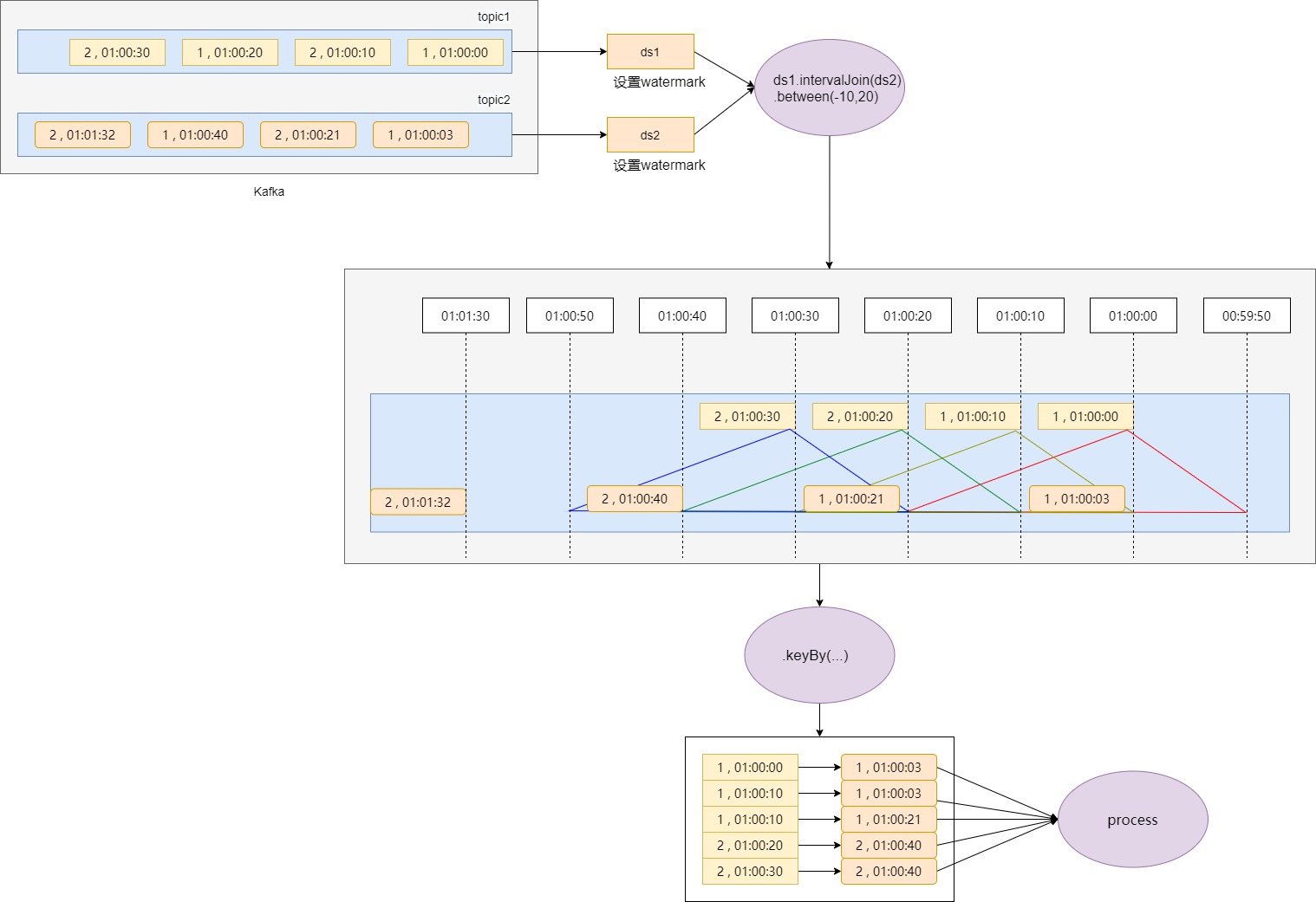

处理流程

  • 两条流的数据，做 left.intervalJoin(right)，设置时间范围

  • left流的每一个元素，都会和 right流的 时间（事件时间）范围 的元素进行联结

  • 然后进行遍历数据，形成 笛卡尔积，process() 方法处理这些数据

没有匹配的数据如何处理？

SQL

由于 窗口 join，类似 SQL join，如下：

select t.id,t.name,s.id,s.name from teaher t inner join student s on t.id = s.teacher_id

在 SQL 中，查询出来的数据，一定在两个表中 t.id 和 s.teacher_id 都对应匹配，只要 对应匹配不上，就查询不到

interval join

同理 SQL，如上图，数据 2 , 01:01:32 ，就没有 对应匹配 的数据，直接丢弃，不会执行

应用场景

打开 App 会收到广告，用户有时会点击展现的广告视频。

形成两条数据流：

  • 广告展现日志
  • 客户端点击日志

这两条数据流，需进行实时 Join，将 Join 结果，做判断：广告展现 10 秒钟 以后的点击，被认为是 有效点击（广告展现几秒后就点击了，可能是误触，或者恶意点击）

api

提示：

  • 只支持事件时间
  • 只支持 inner join

调用方式如下：

input1.keyBy(<KeySelector>)  // 流1 指定 key分组
  .intervalJoin(input2.keyBy(<KeySelector>)) // 流2 指定 key分组
  .between(<lower-bound>, <upper-bound>)
  .process ()

解释：

  • .keyBy(...)：参数是键选择器（KeySelector），用来指定第一条流中的key

  • .intervalJoin(...)：相当于上面 SQL 中的 from teaher t inner join student s。参数是 经过 keyBy() 的流2

  • .between(Time lowerBound, Time upperBound)：相对于 input1 的上下界，可为正数、负数

  • .process(...)：处理匹配的数据

    • 传入 ProcessJoinFunction：使用时需要实现内部的 .processElement() 方法。这个方法有两个参数：分别表示两条流中成对匹配的 数据。每有一对匹配数据，就调用该方法进行计算处理

ProcessJoinFunction 源码

public abstract class ProcessJoinFunction<IN1, IN2, OUT> extends AbstractRichFunction {

    private static final long serialVersionUID = -2444626938039012398L;

    /**
     * 处理 join后的 数据对
     * @param left         左侧流中的数据
     * @param right        右侧流中的数据
     * @param ctx          上下文
     * @param out          收集器
     * @throws Exception   This function may throw exceptions which cause the streaming program to
     *                        fail and go in recovery mode.
     */
    public abstract void processElement(IN1 left, IN2 right, Context ctx, Collector<OUT> out) throws Exception;

    /**
     * 上下文
     */
    public abstract class Context {

        public abstract long getLeftTimestamp();

        public abstract long getRightTimestamp();

        public abstract long getTimestamp();

        public abstract <X> void output(OutputTag<X> outputTag, X value);
    }
}

设置 watermark

也要设置 watermark

案例

广告案例，kafka有两个主题：一个是 advert_log，一个是 click_log，flink程序连接这两个主题，并执行 join()

app 展示广告，发送到 advert_log 主题中，点击广告的日志发送到 click_log 主题中，将两条流中数据合并起来，按照广告 id 分组，如果点击时间在 广告展现时间的 10 秒后，60 秒之前，就认为是有效点击

广告 数据格式：

Tuple3.of("1","001","2022-01-01 01:00:00")

解释

  • 第一个元素：广告 id。同一个广告，id相同
  • 第二个元素：本次展现广告的 id。
  • 第三个元素：事件时间

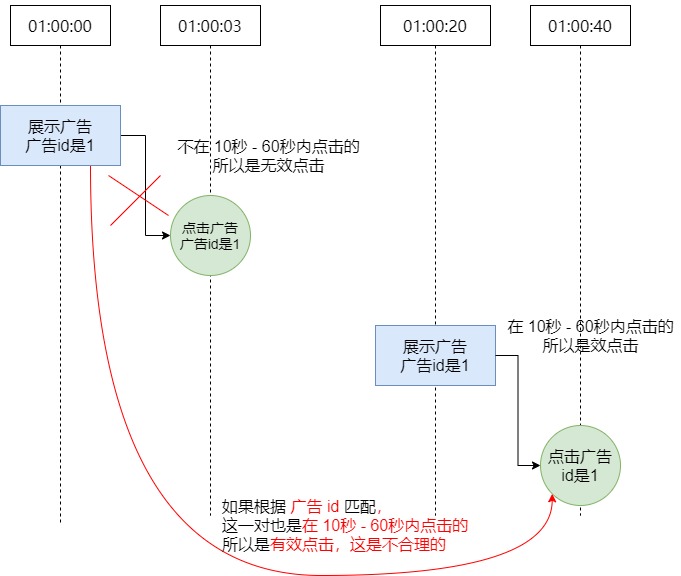

根据广告 id 分组带来的问题

同一个广告，本次展示的 id，也不相同，防止匹配错误

如果根据 广告 id分组，会发生下面情况：

  • 第一次展示广告，用户在3秒后点击，是无效点击

  • 第二次展示广告（与第一次是同一个广告），用户在 第20秒点击，是有效点击

  • 但是：第一次展示广告 与第二次展示广告，是同一个广告，所以 广告id相同，点击时间也在 10秒 - 60秒，导致 第一次展示广告，与第二次点击匹配上了，如下图：

解决：根据 本次展现广告 id 分组

本次展示广告的 id，同一个广告，每次展示时，此 id 也不相同

根据 本次展示广告的 id 分组，就可以解决上面问题

点击广告 数据格式：

Tuple3.of("1","001","2022-01-01 01:00:03")

解释

  • 第一个元素：广告 id
  • 第二个元素：本次展现广告的 id
  • 第三个元素：事件时间

join后的 数据格式：

这里为了演示，只做简单处理

(1,003,2022-01-01 01:00:20)===(1,003,2022-01-01 01:00:40)

解释：将第一个元素 和 第二个元素 拼成字符串

java 代码（演示）

这里为了演示，没有使用 kafka，直接生成模拟数据，只是将 join 后数据 拼成字符串，并打印

package join;

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.co.ProcessJoinFunction;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

import java.text.ParseException;
import java.text.SimpleDateFormat;
import java.time.Duration;
import java.util.Date;

public class C4IntervalJoin {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        // 温度传感器数据
        DataStreamSource<Tuple3<String,String,String>> dss1 = env.fromElements(
                Tuple3.of("1","001","2022-01-01 01:00:00"), // 第一个元素表示广告id，第二个元素表示显示广告时间
                Tuple3.of("2","002","2022-01-01 01:00:10"),
                Tuple3.of("1","003","2022-01-01 01:00:20"),
                Tuple3.of("2","004","2022-01-01 01:00:30")
        );
        // 烟雾传感器数据
        DataStreamSource<Tuple3<String,String,String>> dss2 = env.fromElements(
                Tuple3.of("1","001","2022-01-01 01:00:03"), // 第一个元素表示广告id，第二个元素表示点击广告时间
                Tuple3.of("2","002","2022-01-01 01:00:21"),
                Tuple3.of("1","003","2022-01-01 01:00:40"),
                Tuple3.of("2","004","2022-01-01 01:01:32")
        );

        // 定义 流1 的水位线
        WatermarkStrategy<Tuple3<String,String,String>> wsOfDss1 = WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String,String,String>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String,String,String>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String,String,String> element, long recordTimestamp) {
                        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
                        long timestamp = 0;
                        try {
                            Date date = sdf.parse(element.f2);
                            timestamp = date.getTime();
                        } catch (ParseException e) {
                            e.printStackTrace();
                        }
                        return timestamp;
                    }
                });
        // 给 流1 设置水位线
        SingleOutputStreamOperator<Tuple3<String,String,String>> soso1 = dss1.assignTimestampsAndWatermarks(wsOfDss1);

        // 定义 流2 的水位线
        // 给 流2 设置水位线
        SingleOutputStreamOperator<Tuple3<String,String,String>> soso2 = dss2.assignTimestampsAndWatermarks(WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String,String,String>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String,String,String>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String,String,String> element, long recordTimestamp) {
                        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
                        long timestamp = 0;
                        try {
                            Date date = sdf.parse(element.f2);
                            timestamp = date.getTime();
                        } catch (ParseException e) {
                            e.printStackTrace();
                        }
                        return timestamp;
                    }
                }));

        // 将两个流 join
        DataStream<String> apply = soso1
                .keyBy( data -> data.f1)
                .intervalJoin(soso2.keyBy( data -> data.f1))
                .between(Time.seconds(10),Time.seconds(60))
                .process(new ProcessJoinFunction<Tuple3<String,String,String>, Tuple3<String,String,String>, String>() {
                    @Override
                    public void processElement(Tuple3<String,String,String> left, Tuple3<String,String,String> right, Context ctx, Collector<String> out) throws Exception {
                        out.collect(left+"==="+right);
                    }
                });

        apply.print();
        env.execute();
    }

}

执行结果

(2,002,2022-01-01 01:00:10)===(2,002,2022-01-01 01:00:21)
(1,003,2022-01-01 01:00:20)===(1,003,2022-01-01 01:00:40)

根据 广告id 分组

根据 广告id 分组，会导致数据匹配错误

关键代码

// 将两个流 join
DataStream<String> apply = soso1
        .keyBy( data -> data.f0)
        .intervalJoin(soso2.keyBy( data -> data.f0))
        .between(Time.seconds(10),Time.seconds(60))
        .process(new ProcessJoinFunction<Tuple3<String,String,String>, Tuple3<String,String,String>, String>() {
            @Override
            public void processElement(Tuple3<String,String,String> left, Tuple3<String,String,String> right, Context ctx, Collector<String> out) throws Exception {
                out.collect(left+"==="+right);
            }
        });

完整代码

package join;

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.co.ProcessJoinFunction;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

import java.text.ParseException;
import java.text.SimpleDateFormat;
import java.time.Duration;
import java.util.Date;

/**
 * 根据广告 id 分组，匹配错误
 */
public class C4IntervalJoin广告点击错误匹配 {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        // 温度传感器数据
        DataStreamSource<Tuple3<String,String,String>> dss1 = env.fromElements(
                Tuple3.of("1","001","2022-01-01 01:00:00"), // 第一个元素表示广告id，第二个元素表示显示广告时间
                Tuple3.of("2","002","2022-01-01 01:00:10"),
                Tuple3.of("1","003","2022-01-01 01:00:20"),
                Tuple3.of("2","004","2022-01-01 01:00:30")
        );
        // 烟雾传感器数据
        DataStreamSource<Tuple3<String,String,String>> dss2 = env.fromElements(
                Tuple3.of("1","001","2022-01-01 01:00:03"), // 第一个元素表示广告id，第二个元素表示点击广告时间
                Tuple3.of("2","002","2022-01-01 01:00:21"),
                Tuple3.of("1","003","2022-01-01 01:00:40"),
                Tuple3.of("2","004","2022-01-01 01:01:32")
        );

        // 定义 流1 的水位线
        WatermarkStrategy<Tuple3<String,String,String>> wsOfDss1 = WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String,String,String>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String,String,String>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String,String,String> element, long recordTimestamp) {
                        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
                        long timestamp = 0;
                        try {
                            Date date = sdf.parse(element.f2);
                            timestamp = date.getTime();
                        } catch (ParseException e) {
                            e.printStackTrace();
                        }
                        return timestamp;
                    }
                });
        // 给 流1 设置水位线
        SingleOutputStreamOperator<Tuple3<String,String,String>> soso1 = dss1.assignTimestampsAndWatermarks(wsOfDss1);

        // 定义 流2 的水位线
        // 给 流2 设置水位线
        SingleOutputStreamOperator<Tuple3<String,String,String>> soso2 = dss2.assignTimestampsAndWatermarks(WatermarkStrategy
                /*
                 设置watermark最大迟到时间
                 这里为了简单设置为0
                 必须设置泛型，否则报错
                 */
                .<Tuple3<String,String,String>>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                //指定watermark事件时间字段
                .withTimestampAssigner(new SerializableTimestampAssigner<Tuple3<String,String,String>>() {
                    @Override
                    public long extractTimestamp(Tuple3<String,String,String> element, long recordTimestamp) {
                        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
                        long timestamp = 0;
                        try {
                            Date date = sdf.parse(element.f2);
                            timestamp = date.getTime();
                        } catch (ParseException e) {
                            e.printStackTrace();
                        }
                        return timestamp;
                    }
                }));

        // 将两个流 join
        DataStream<String> apply = soso1
                .keyBy( data -> data.f0)
                .intervalJoin(soso2.keyBy( data -> data.f0))
                .between(Time.seconds(10),Time.seconds(60))
                .process(new ProcessJoinFunction<Tuple3<String,String,String>, Tuple3<String,String,String>, String>() {
                    @Override
                    public void processElement(Tuple3<String,String,String> left, Tuple3<String,String,String> right, Context ctx, Collector<String> out) throws Exception {
                        out.collect(left+"==="+right);
                    }
                });

        apply.print();
        env.execute();
    }

}

执行结果

(2,002,2022-01-01 01:00:10)===(2,002,2022-01-01 01:00:21)
(1,001,2022-01-01 01:00:00)===(1,003,2022-01-01 01:00:40)  匹配错误
(1,003,2022-01-01 01:00:20)===(1,003,2022-01-01 01:00:40)

参考：
https://www.infoq.cn/article/sEMcN3uK-3jk9EBCiUuS

https://blog.csdn.net/winterking3/article/details/115375119

https://zhuanlan.zhihu.com/p/340560908

https://blog.csdn.net/andyonlines/article/details/108173259
