BPMN
业务流程建模标注（Business Process Modeling Notation，简称BPMN），是一套规范标准，用于流程建模，绘制业务流程图，以便更好地让各部门之间理解业务流程和相互关系，促进业务流程的沟通和理解
BPMN2.0
类似软件的版本号，BPMN规范的 2.0 版本
类比

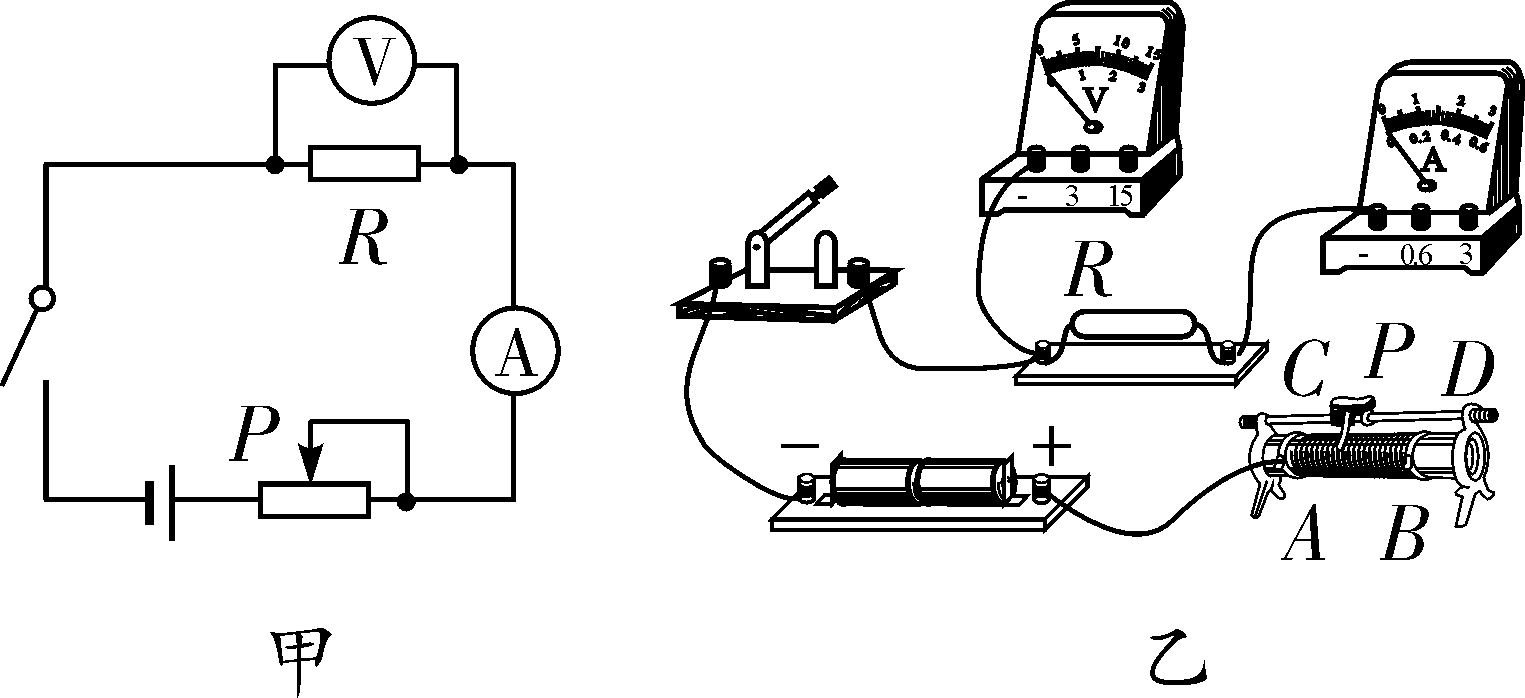

相当于初中的电路图，帮助理解电路的

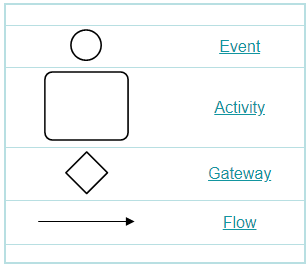

基本建模元素
事件、活动、网关、流程
事件 （Event)
- 开始(Start Event) - 表示一个流程的开始。
- 中间 (Intermediate Event)- 发生的开始和结束事件之间，影响处理的流程。
- 结束(End Event) - 表示该过程结束。
活动 （Activity)
活动是工作或任务的一个通用术语。首先，一个活动可以是一个任务，或者它可以是一个当前流程的子处理流程； 其次，你还可以指定不同类型的活动。
例如，任务可以是需要人工完成的任务，也可以自动完成的任务，比如由脚本完成的任务，或服务任务（交由web服务器处理的指令）。
网关 (Gateway)
网关相当于 判断（与，或，非），最常用的三种网关：
- 互斥/排他网关
- 并行网关
- 相容网关。

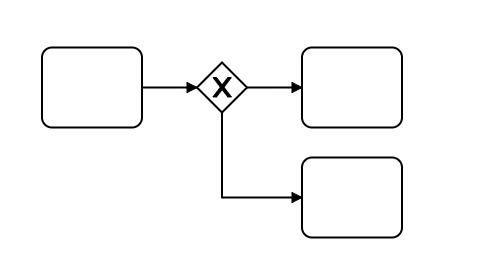

排他网关(Exclusive Gateway)
只有一条路径会被选择
流程执行到该网关时，按照输出流的顺序逐个计算，当条件的计算结果为
true时，继续执行当前网关的输出流；如果多条线路计算结果都是
true，则会执行第一个值为true的线路。如果所有网关计算结果没有true，则引擎会抛出异常。排他网关需要和条件顺序流结合使用，default 属性指定默认顺序流，当所有的条件不满足时会执行默认顺序流

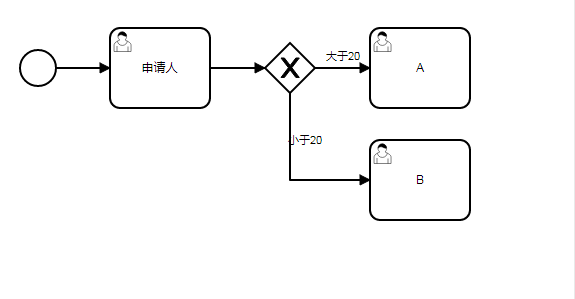

例子
如果输入值大于20走A节点，小于20走B节点。

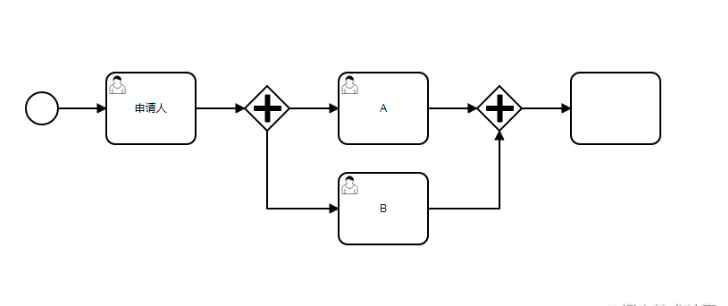

并行网关 (Parallel Gateway)
表示网关中的人全部同意才能够进入下一节点
- 拆分 —— 并行执行所有输出顺序流，为每一条顺序流创建一个并行执行线路。
- 合并 —— 所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行。

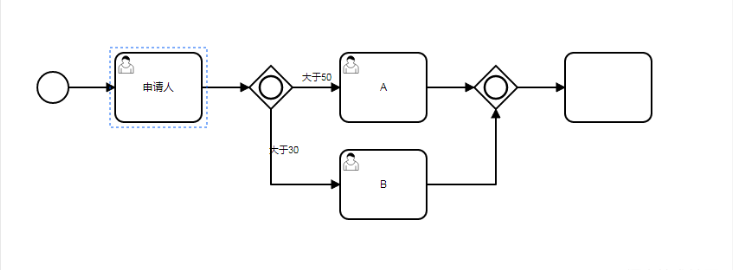

包容（相容）网关 (Inclusive Gateway)
可以同时执行多条线路，可以在网关上设置条件
- 如果同时满足 A、B 条件，则都需要流转
- 如果只满足一个，那么只流转满足条件的

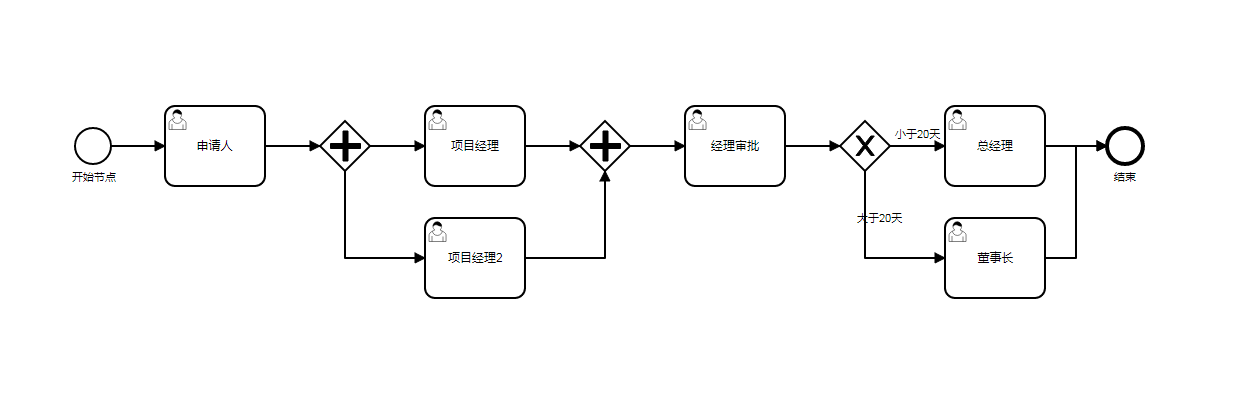

例子
流程图解释：
- 当审批申请人提交完成后进入审批阶段
- 两位项目经理进行审批，需要两人都同意后进入下一节点。
- 经理进行审批，此处业务为经理职位（manage）的人都可以执行审批。（此处有认领业务此处不描述）
- 此处总经理/董事长审批，如果大于20天需要董事长审批，如果小于20天总经理审批。

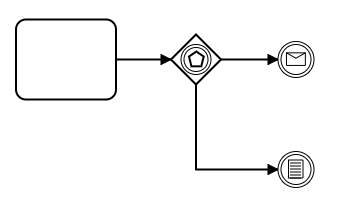

事件网关(Event-Based Gateway)
专门为中间捕获事件设置的，允许设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态。
