flowable6.3教程-部门经理审批-排他网关、流程变量、流程详解(关键)

说明

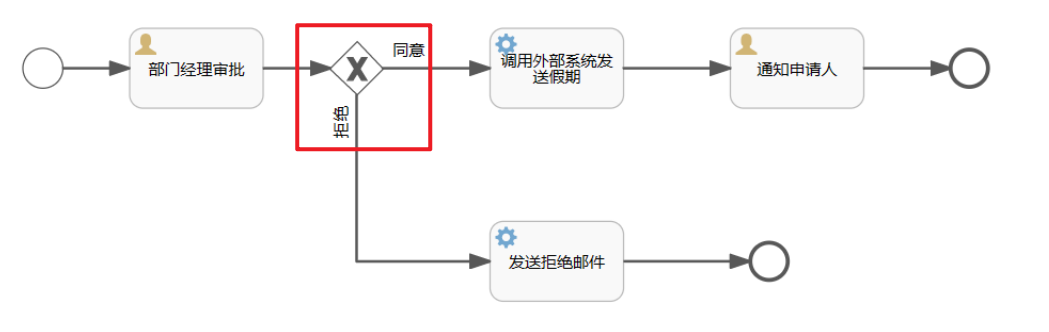

如下图红框处,是 排他网关,根据 流程变量 决定走哪一个分支

流程变量

流程变量是 Map 类型,要有名字是 approved 的key(原因见下面图片)

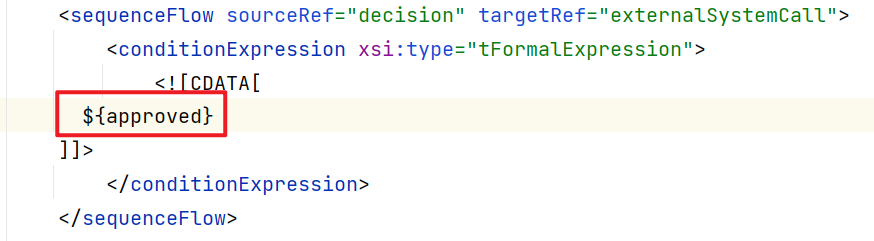

同意分支

当 approved 对应的值是 true ,表示 同意

在下图中定义:

自动调用

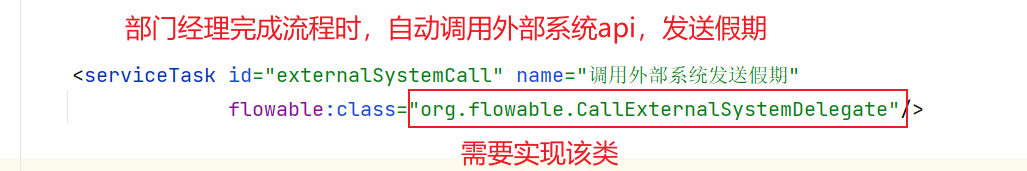

领导审批同意时,会自动调用 CallExternalSystemDelegate 类

该类的作用:调用外部系统(如 oa、erp等)api,发送假期,如下图:

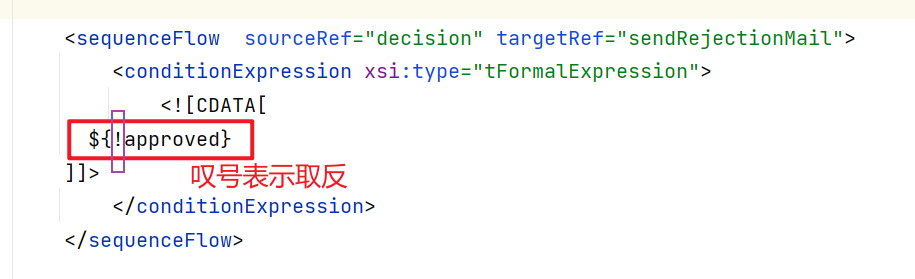

拒绝分支

当 approved 对应的值是 false ,表示 拒绝

自动调用

领导审批拒绝时,自动调用 SendRejectionMail 类

该类作用:给申请的员工发 拒绝邮件,如下图:
