# 概述
本文讲解TCP数据包的报头格式
TCP报头又称为TCP报文、TCP包头、TCP包首部 等

### 类比
相当于邮寄 **包裹**，包裹上面都有一张 **邮寄单**，如下图：

[![](https://www.malaoshi.top/upload/0/0/1EF3P1t2XY7C.jpg)](https://www.malaoshi.top/upload/0/0/1EF3P1t2XY7C.jpg)
邮寄单上有 **寄件人的姓名、地址、电话号**，还有 **收件人的姓名、地址、电话号**，以及 **包裹的类别、是否超重** 等信息

**包裹** 相当于 **TCP数据包**
**邮寄单** 相当于 TCP数据包的 **报文**

### TCP报文

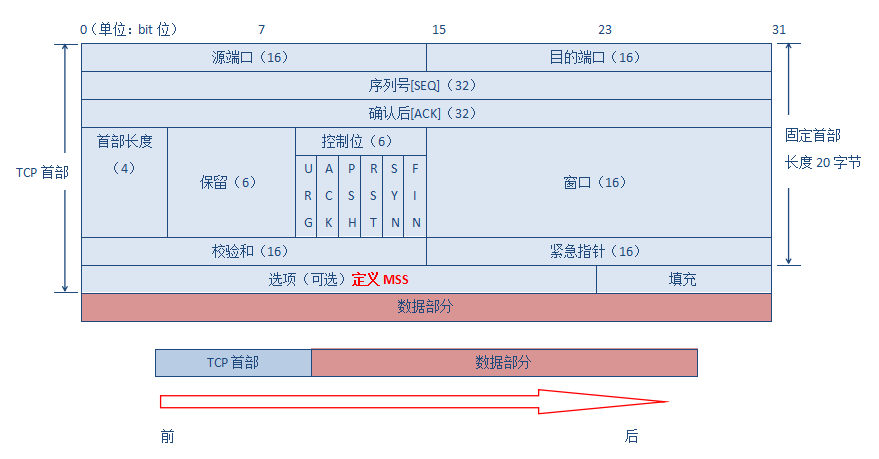

格式如下：
[![](http://www.malaoshi.top/upload/0/0/1EF2bnuGKCpT.png)](http://www.malaoshi.top/upload/0/0/1EF2bnuGKCpT.png)

1. 源端口：表示发送端端口号，16位，共有2^16-1=65535个端口。指明发送端计算机的应用程序。
http://www.malaoshi.top/show_1EF2YXPJGCld.html

2. 目的端口：表示接收端端口号，指明接收端计算机的应用程序。

3. **序号**：也称为顺序号，Sequence Number，简写为SEQ，表示“发送端” 数据包序号。占32位，第一个包的编号由本地随机产生，到达2^32-1后会再回到0。
客户端、服务器端有各自的SEQ序号

4. **确认号**：Acknowledgement Number，简写为ACK，TCP返回报文使用。
**是期望的对方的下一个序号**。
**序号和确认号：是TCP可靠传输的关键部分。**

5. 首部长度：占4位。上图中的“选项”是可选的，因此TCP报头的长度是不确定的，报头不包含“选项”时长度为20字节。
也称 **数据偏移**，由于 **报头的长度不确定** ，首部长度指示了 **数据区** 在报文段中的 **起始偏移值** 。
>首部长度所能表示的最大值为2^4-1=15，由于报头是32位为一组，换算字节是：15*32/8 = 60字节，所以报头最大长度为60字节。

6. 保留：为将来定义新的用途保留，现在一般置0。

7. 控制位（标志位）：URG、ACK、PSH、RST、SYN、FIN，共6个，每一个控制位表示一个控制功能。

1. URG：紧急指针标志，为1时表示紧急指针有效，为0则忽略紧急指针。

2. **ACK**：确认标志，为 **1** 时 **确认号有效** ，为 **0** 时 **确认号无效**
 >与上面的确认号ACK不同

3. PSH：push标志，为1表示是带有push标志的数据，指示接收方在接收到该报文段以后，应尽快将这个报文段交给应用程序，而不是在缓冲区排队。

4. RST：重置连接标志，用于重置由于主机崩溃或其他原因而出现错误的连接。或者用于拒绝非法的报文段和拒绝连接请求。

5. **SYN**：同步序号，用于 **建立连接** 过程。
 当 **SYN=1，ACK=0** 时表示：这是一个连接请求报文段。
 若同意连接，则在响应报文段中 **SYN=1，ACK=1**。
 因此，SYN=1表示这是一个 **建立连接请求**，或 **同意建立连接** 报文。SYN这个标志位只有在TCP建产连接时才会被置1，握手完成后SYN标志位被置0。
 **注意：**
    - SYN=1的报文 **不能携带数据**，但要 **消耗掉一个序号**
    - SYN=0、ACK=1的报文 **可以携带数据**，如果不携带数据则不消耗序号，此时下一个报文的序号与当前报文的序号相同

6. **FIN**：finish标志，用于释放连接，为1时表示发送方已经没有数据发送了，即关闭本方数据流。

8. 窗口：16位长度，滑动窗口大小，接收端告知发送端，本接受端的 **缓存大小**，以此控制发送端发送数据的速率，从而达到流量控制。窗口最大为2^16-1=65535。

9. 校验和：奇偶校验，此校验和是对整个的 TCP 报文段，包括 TCP 头部和 TCP 数据，以 16 位字进行计算所得。由发送端计算和存储，并由接收端进行验证。

10. 紧急指针：只有当 URG 标志置 1 时紧急指针才有效。紧急指针是一个正的偏移量，和顺序号字段中的值相加表示紧急数据最后一个字节的序号。 TCP 的紧急方式是发送端向另一端发送紧急数据的一种方式。

11. **选项**：长度可变，最长40字节，当没有选项时报头长度是20字节。有多个选项，最重要的是 [**MSS**](http://www.malaoshi.top/show_1EF2VK9VXVdc.html "MSS")

12. 填充：选项长度不一定是32位的整数倍，所以要加填充位，即在这个字段中加入额外的零，以保证TCP头是32的整数倍。

10. 数据部分： TCP 报文段中的数据部分是可选的。
在一个连接建立和终止时，双方交换的报文段仅有 TCP 报头。如果一方没有数据要发送，也使用没有任何数据的报头来确认收到的数据。在处理超时的许多情况中，也会发送不带任何数据的报头。
